はり応力のグリッドシート入力

はり応力のグリッドシート入力

［荷重･応力配置入力］▶〔応力〕▶［はり応力］▶［はり応力のグリッドシート入力］

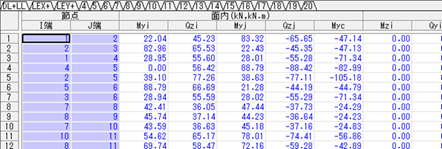

はりの応力(応力1～応力20)を配置します。

【節点】で定義した節点名称を入力します。

最大20ケースのはりの応力を入力します。
応力1～応力20 の応力の名称と種別は【応力区分】で定義します。

※	面外応力は、S･木はりで2軸曲げを考慮した断面計算を行う場合に入力します。
※	はりの応力の符号については、『荷重･部材応力の符号』部材応力の符号-断面計算はり応力の符号を参照してください。

[応力番号]は、設定する応力番号の文字列(｢1｣～｢20｣のいずれか)とします。

構造形式により、次の項目が入力可能です。

項　目	平面フレーム	平面格子ばり	立体フレーム
面内	○	○	○
面外			○
軸	○		○
